Hướng dẫn zuoya gmk61: ZUOYA GMK61 có hai nhánh không dùng chung driver, phím reset hoặc firmware. Bản V1 dùng driver riêng; bản QMK/VIA có VID:PID 36B0:3036. Hãy nhận đúng nhánh trước, sau đó mới kết nối Bluetooth, 2.4 GHz, kiểm tra pin hoặc nạp JSON vào VIA. Nếu chưa đọc được VID/PID, chỉ nên dùng kết nối thông thường và chưa vào DFU hay cập nhật firmware.
Hướng dẫn zuoya gmk61: Thiết lập nhanh ZUOYA GMK61
- Chuyển bàn phím sang chế độ cần dùng. Trên nhánh QMK/VIA, công tắc bên trái là Bluetooth, giữa là Wired và bên phải là 2.4 GHz.
- Để dùng có dây, chọn Wired rồi cắm cáp USB-C có truyền dữ liệu.
- Để ghép Bluetooth, giữ Fn + Q, Fn + W hoặc Fn + E trong 3 đến 5 giây, sau đó chọn đúng tên ZUOYA GMK61-1, ZUOYA GMK61-2 hoặc ZUOYA GMK61-3 trên thiết bị.
- Để ghép lại đầu thu 2.4 GHz, giữ Fn + R rồi cắm đầu thu. Khi bàn phím hoạt động qua đầu thu, quá trình ghép đã hoàn tất.
- Chỉ mở driver hoặc VIA sau khi đã xác định đúng V1 hay QMK/VIA.
Nhận đúng V1 hay QMK/VIA trước khi thao tác
| Dấu hiệu | V1 | QMK/VIA |
|---|---|---|
| Phần mềm cấu hình | Driver riêng | VIA với JSON đúng model |
| VID:PID | Không dùng mốc 36B0:3036 để nhận diện | 36B0:3036 |
| Ma trận | Không áp dụng JSON của nhánh QMK/VIA | 6 × 16 |
| Khôi phục cài đặt gốc | Fn + Space, giữ 3 giây | Fn + Backspace, giữ 3 giây |
| Kiểm tra pin | Fn + Enter | Giữ Fn + Right Shift |
| Đèn nền tự tắt khi không dùng | 5 phút | 3 phút |
| DFU | Không dùng hướng dẫn DFU của nhánh QMK/VIA | Giữ Esc khi cắm USB |
Trên Windows, đưa bàn phím về Wired, cắm cáp dữ liệu rồi xem Hardware ID trong Device Manager. Nếu thấy 36B0:3036, bạn có thể theo phần VIA bên dưới. Nếu không thấy mã này, đừng thử JSON, reset hoặc firmware của nhánh QMK/VIA.
Kết nối Bluetooth, 2.4 GHz và USB-C
Ghép Bluetooth và chuyển thiết bị đã lưu
- Chuyển bàn phím sang Bluetooth.
- Giữ Fn + Q, Fn + W hoặc Fn + E trong 3 đến 5 giây để mở ghép nối cho một trong ba kênh.
- Trên máy tính hoặc điện thoại, chọn tên tương ứng: ZUOYA GMK61-1, ZUOYA GMK61-2 hoặc ZUOYA GMK61-3.
- Sau lần ghép đầu, nhấn nhanh tổ hợp của kênh đó để quay lại thiết bị đã lưu.
Nếu không thấy tên bàn phím, xóa kết nối GMK61 cũ trên thiết bị rồi giữ lại đúng tổ hợp trong 3 đến 5 giây. Nhấn nhanh chỉ chuyển kênh đã lưu, không mở một phiên ghép mới.
Ghép lại đầu thu 2.4 GHz
- Chuyển bàn phím sang 2.4 GHz.
- Rút đầu thu khỏi máy tính.
- Giữ Fn + R, sau đó cắm đầu thu vào cổng USB.
- Thử gõ. Nếu chưa có phản hồi, đổi cổng USB và lặp lại từ đầu thay vì dùng reset của một revision chưa xác định.
Dùng USB-C và chọn hệ điều hành
| Thao tác | Phím |
|---|---|
| Chuyển sang Windows | Fn + A |
| Chuyển sang macOS | Fn + S |
| Khóa hoặc mở khóa phím Windows | Fn + Win |
Nếu bàn phím có nguồn nhưng máy tính không nhận dữ liệu, thử cáp USB-C khác có truyền dữ liệu và cắm trực tiếp vào máy. Đây cũng là chế độ nên dùng khi đọc VID/PID hoặc cấu hình phần mềm.
Kiểm tra pin, thời gian tắt đèn và reset
Hai nhánh dùng phím kiểm tra pin và reset khác nhau. V1 dùng Fn + Enter để kiểm tra pin, còn QMK/VIA dùng Fn + Right Shift. Đèn nền tự tắt sau 5 phút trên V1 và sau 3 phút trên QMK/VIA.
Khi cần khôi phục cài đặt gốc, giữ Fn + Space trong 3 giây trên V1 hoặc Fn + Backspace trong 3 giây trên QMK/VIA. Sau đó thử lại kết nối và các phím đã tùy chỉnh. Nếu tổ hợp không có tác dụng, dừng lại và xác định lại revision, không chuyển sang tổ hợp còn lại chỉ để thử.
Dùng VIA đúng nhánh QMK/VIA
- Chuyển bàn phím sang Wired và dùng cáp USB-C có truyền dữ liệu.
- Kiểm tra Hardware ID. Chỉ tiếp tục khi thiết bị có VID:PID
36B0:3036. - Tải JSON GMK61 QMK/VIA ở phần liên kết cuối bài.
- Mở VIA, nạp JSON rồi cấp quyền truy cập bàn phím nếu trình duyệt yêu cầu.
- Kiểm tra các phím cơ bản sau khi sửa keymap. Nếu bố cục hiển thị sai hoặc VIA không nhận, đóng VIA và kiểm tra lại VID/PID trước khi thử file khác.
JSON chỉ mô tả bố cục để VIA nhận bàn phím, không phải firmware. V1 không dùng JSON 36B0:3036 và cần driver riêng.
Giới hạn firmware và chế độ DFU
Gói firmware CSF7CD V0101 20241107 chỉ thuộc nhánh QMK/VIA. Không dùng gói này cho V1 hoặc PCB chưa xác định. Nhánh QMK/VIA có thể vào DFU bằng cách giữ Esc trong lúc cắm USB, nhưng DFU là chế độ nạp firmware, không phải cách reset thông thường.
Nếu bàn phím đang hoạt động ổn định, không cần vào DFU chỉ để thử. Chỉ cập nhật khi đã xác nhận đúng 36B0:3036, có đúng tệp cho revision và có hướng dẫn khôi phục phù hợp. Không rút cáp hoặc tắt máy trong lúc nạp firmware.
Khắc phục lỗi theo triệu chứng
| Triệu chứng | Cách xử lý an toàn |
|---|---|
| VIA không nhận GMK61 | Chuyển sang Wired, đổi sang cáp dữ liệu và kiểm tra VID:PID. Chỉ dùng VIA khi thấy 36B0:3036; V1 cần driver riêng. |
| Không thấy tên Bluetooth | Chọn đúng chế độ Bluetooth, xóa kết nối cũ rồi giữ Fn + Q/W/E trong 3 đến 5 giây. Tìm tên GMK61-1, GMK61-2 hoặc GMK61-3 tương ứng. |
| Nhấn kênh Bluetooth nhưng không ghép mới | Giữ tổ hợp trong 3 đến 5 giây. Một lần nhấn nhanh chỉ gọi lại thiết bị đã lưu. |
| Đầu thu 2.4 GHz không phản hồi | Rút đầu thu, giữ Fn + R rồi cắm lại. Nếu vẫn lỗi, đổi cổng USB trước khi reset. |
| Reset không có tác dụng | Kiểm tra revision. V1 dùng Fn + Space; QMK/VIA dùng Fn + Backspace. Cả hai đều giữ 3 giây. |
| Phím kiểm tra pin không giống hướng dẫn | V1 dùng Fn + Enter; QMK/VIA dùng Fn + Right Shift. Đây là dấu hiệu cần kiểm tra lại nhánh phần cứng. |
| Đèn nền tắt sớm | QMK/VIA tắt sau 3 phút không dùng, V1 sau 5 phút. Thử nhấn một phím trước khi coi đây là lỗi nguồn. |
| Không chắc firmware có phù hợp | Không vào DFU và không nạp CSF7CD V0101 20241107 cho đến khi xác nhận đúng nhánh QMK/VIA 36B0:3036. |
Bảng tra nhanh GMK61
| Việc cần làm | Thao tác |
|---|---|
| Ghép Bluetooth kênh 1, 2 hoặc 3 | Giữ Fn + Q/W/E trong 3 đến 5 giây |
| Chuyển kênh Bluetooth đã lưu | Nhấn nhanh Fn + Q/W/E |
| Ghép lại đầu thu 2.4 GHz | Giữ Fn + R rồi cắm đầu thu |
| Windows / macOS | Fn + A / Fn + S |
| Khóa phím Windows | Fn + Win |
| Reset V1 | Giữ Fn + Space trong 3 giây |
| Reset QMK/VIA | Giữ Fn + Backspace trong 3 giây |
| Kiểm tra pin V1 / QMK/VIA | Fn + Enter / giữ Fn + Right Shift |
| Nhận diện nhánh VIA | VID:PID 36B0:3036, ma trận 6 × 16 |

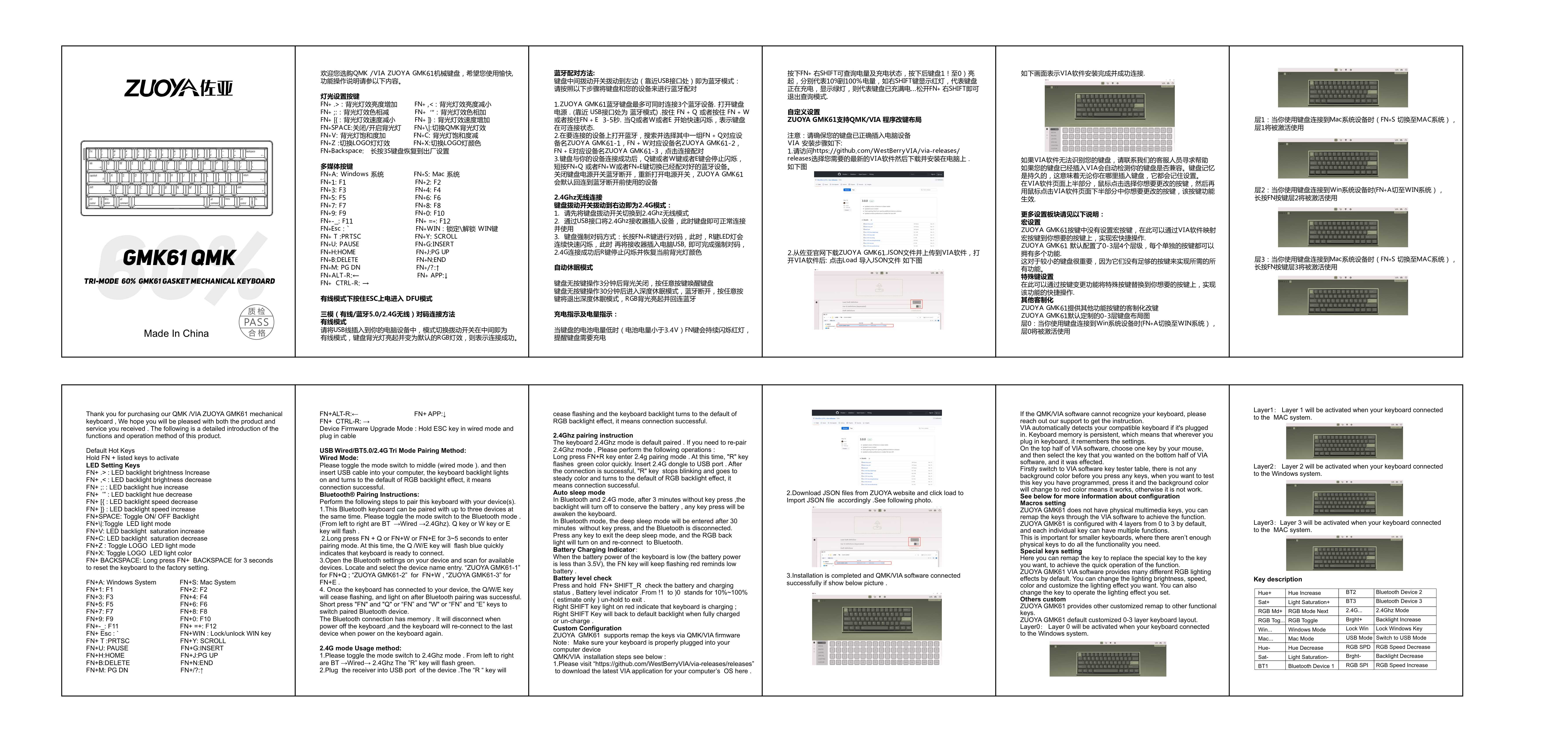

Manual, JSON và trang sản phẩm
