Hướng dẫn zuoya gmk104: ZUOYA GMK104 là bàn phím full-size 104 phím, có ba chế độ kết nối, màn hình LCD/TFT và núm âm lượng. Bạn có thể bắt đầu nhanh bằng USB, sau đó ghép Bluetooth hoặc dùng đầu thu 2.4 GHz. Khi cấu hình VIA, phải chọn đúng JSON cho USB hoặc 2.4G. Không dùng JSON, firmware hay phím reset của GMK108, GMK26 hoặc mẫu khác.
Hướng dẫn zuoya gmk104: Thiết lập nhanh ZUOYA GMK104
- Gạt công tắc hệ điều hành sang WIN hoặc MAC.
- Để kiểm tra bàn phím lần đầu, gạt công tắc kết nối sang USB rồi cắm cáp data. Màn hình sẽ báo trạng thái kết nối.
- Nếu dùng Bluetooth, chuyển sang BT, giữ Fn + Q/W/E trong 3 đến 5 giây, rồi chọn đúng tên thiết bị trên máy tính hoặc điện thoại.
- Nếu dùng đầu thu, chuyển sang 2.4G rồi cắm receiver. Chỉ thực hiện ghép lại bằng Fn + R khi bàn phím không tự kết nối.
- Muốn đổi keymap, mở VIA và nạp đúng JSON tương ứng với chế độ USB hoặc 2.4G đang dùng.
Nhận đúng GMK104 trước khi thao tác
| Dấu hiệu | ZUOYA GMK104 |
|---|---|
| Bố cục | Full-size 104 phím |
| Cụm điều khiển | Màn hình LCD/TFT, núm xoay và hai phím đa phương tiện |
| Công tắc hệ điều hành | MAC / WIN |
| Công tắc kết nối | BT / USB / 2.4G |
| Tệp VIA | ZUOYA GMK104-USB và GMK104-2.4G |
Tên GMK104 ở đây là tên bàn phím ZUOYA, không liên quan đến keycap GMK. Bluetooth không có JSON riêng trong bộ tệp dành cho mẫu này. Nếu VIA chỉ nhận bàn phím khi dùng USB hoặc 2.4G, hãy giữ nguyên đúng chế độ đó thay vì thử tệp của mẫu khác.
Kết nối USB, Bluetooth và 2.4 GHz
Kết nối bằng USB
Gạt công tắc sang USB, sau đó nối bàn phím với máy bằng cáp có truyền dữ liệu. Khi màn hình xác nhận kết nối và phím gõ hoạt động, bạn có thể mở VIA với JSON GMK104-USB. Nếu bàn phím chỉ sạc mà không gõ được, thử cổng USB khác và một cáp data khác.
Ghép Bluetooth
- Gạt công tắc kết nối sang BT.
- Chọn một kênh và giữ Fn + Q, Fn + W hoặc Fn + E trong 3 đến 5 giây.
- Mở danh sách Bluetooth trên thiết bị và chọn ZUOYA GMK104-1, ZUOYA GMK104-2 hoặc ZUOYA GMK104-3 tương ứng.
- Sau khi đã ghép, nhấn nhanh tổ hợp của kênh để chuyển lại thiết bị đã lưu.
Nếu tên bàn phím không xuất hiện, hãy xóa bản ghép cũ trên thiết bị rồi giữ lại tổ hợp kênh. Nhấn nhanh chỉ chuyển kênh đã lưu, không mở chế độ ghép mới.
Kết nối và ghép lại đầu thu 2.4 GHz
Gạt công tắc sang 2.4G và cắm receiver vào máy. Nếu bàn phím không tự kết nối, rút receiver, giữ Fn + R đến khi biểu tượng 2.4G trên màn hình nhấp nháy, rồi cắm receiver lại. Khi biểu tượng ổn định và bàn phím gõ được, quá trình ghép đã hoàn tất.
Pin, sạc và chế độ ngủ
| Trạng thái | Phản hồi |
|---|---|
| Không dùng trong 5 phút ở BT hoặc 2.4G | Đèn nền và màn hình tắt; nhấn phím để đánh thức |
| Bluetooth không dùng trong 30 phút | Bàn phím vào ngủ sâu và ngắt kết nối; nhấn phím để kết nối lại |
| Điện áp dưới 3,5 V | Biểu tượng pin trên màn hình chuyển đỏ |
| Đang sạc | Đèn báo sạc màu đỏ |
| Đã sạc đầy | Đèn báo sạc chuyển xanh |
Nếu màn hình tắt sau một thời gian không dùng, hãy nhấn một phím và chờ bàn phím thức dậy trước khi đổi chế độ hoặc xử lý kết nối. Đây thường là trạng thái ngủ, không phải lỗi màn hình.
Phím tắt và núm xoay
| Phím hoặc thao tác | Chức năng |
|---|---|
| Fn + Q/W/E, giữ 3 đến 5 giây | Ghép Bluetooth kênh 1/2/3 |
| Fn + Q/W/E, nhấn nhanh | Chuyển thiết bị Bluetooth đã lưu |
| Fn + R, giữ đến khi biểu tượng nhấp nháy | Ghép lại receiver 2.4 GHz |
| Fn + F1 đến F12 | Nhạc, âm lượng, tắt tiếng, dừng, bài trước, phát/tạm dừng, bài sau, email, trình duyệt, máy tính và tìm kiếm |
| Fn + Win | Khóa hoặc mở khóa phím Windows |
| Fn + Enter | Đổi hồ sơ hiển thị trên LCD |
| Xoay núm | Tăng hoặc giảm âm lượng |
| Nhấn núm | Tắt hoặc bật lại âm thanh |
| Hai phím đa phương tiện | Bật hoặc tắt đèn nền và LCD |
Dùng VIA và Image Custom Tool
Nạp đúng JSON cho VIA
- Chọn chế độ USB hoặc 2.4G trên bàn phím.
- Mở VIA và nạp tệp ZUOYA GMK104-USB cho USB, hoặc GMK104-2.4G cho đầu thu.
- Chọn GMK104 khi trình duyệt yêu cầu quyền truy cập thiết bị.
- Đổi một phím ít dùng trước để kiểm tra, sau đó thử trực tiếp trên máy.
Nếu VIA không nhận, kiểm tra lại công tắc kết nối, JSON và cáp data. Không nạp JSON GMK108, GMK26 hoặc một revision không rõ nguồn chỉ vì tên gần giống.
Đưa hình hoặc hoạt ảnh lên màn hình
Image Custom Tool dùng để ghi hình hoặc hoạt ảnh vào hai vị trí lưu trên LCD. Đây là công cụ cho màn hình, không phải tệp VIA và cũng không thay thế quy trình firmware. Sau khi ghi xong, dùng Fn + Enter để chuyển hồ sơ hiển thị và kiểm tra kết quả.
Lưu ý về reset và firmware
Không tự thử Fn + Esc hoặc Fn + Space để reset nếu chưa đối chiếu quick-start card đi kèm đúng bàn phím. Hướng dẫn theo lô có thể khác nhau ở thao tác này. Nếu cần khôi phục cài đặt, hãy dùng tài liệu đúng revision hoặc liên hệ ZUOYA trước khi thực hiện.
VIA JSON chỉ dùng để nhận diện và chỉnh keymap, không phải firmware. Không chạy trình cập nhật của GMK108, GMK26 hoặc model khác trên GMK104. Khi chưa có đúng gói và quy trình cho revision đang cầm, hãy dừng ở bước kiểm tra kết nối, cáp và JSON.
Khắc phục lỗi theo triệu chứng
| Triệu chứng | Cách xử lý an toàn | Kết quả cần thấy |
|---|---|---|
| Không thấy tên Bluetooth | Chọn BT, xóa bản ghép cũ và giữ Fn + Q/W/E trong 3 đến 5 giây | Xuất hiện đúng tên ZUOYA GMK104-1/-2/-3 |
| Chuyển nhầm thiết bị Bluetooth | Nhấn nhanh Fn + Q/W/E tương ứng với kênh đã lưu | Bàn phím kết nối lại đúng máy |
| 2.4G không kết nối | Rút receiver, giữ Fn + R đến khi biểu tượng nhấp nháy rồi cắm receiver | Biểu tượng ổn định và phím gõ hoạt động |
| USB chỉ sạc, không gõ | Chọn USB, đổi cổng và thử cáp data khác | Màn hình báo kết nối và máy nhận bàn phím |
| VIA không nhận | Dùng GMK104-USB ở USB hoặc GMK104-2.4G ở 2.4G; cấp lại quyền thiết bị | VIA hiển thị keymap GMK104 |
| Màn hình tắt sau khi để yên | Nhấn phím và chờ bàn phím thức dậy | Màn hình sáng lại, kết nối được khôi phục |
| Ảnh không xuất hiện trên LCD | Ghi lại bằng Image Custom Tool rồi nhấn Fn + Enter để đổi hồ sơ | LCD chuyển sang vị trí lưu đã chọn |
Bảng tra nhanh GMK104
| Việc cần làm | Thao tác |
|---|---|
| Ghép Bluetooth | Chọn BT, giữ Fn + Q/W/E trong 3 đến 5 giây |
| Chuyển kênh Bluetooth | Nhấn nhanh Fn + Q/W/E |
| Ghép lại 2.4G | Giữ Fn + R đến khi biểu tượng nhấp nháy, sau đó cắm receiver |
| Dùng VIA qua USB | Chọn USB và nạp ZUOYA GMK104-USB |
| Dùng VIA qua đầu thu | Chọn 2.4G và nạp GMK104-2.4G |
| Đổi hồ sơ LCD | Fn + Enter |
| Mở khóa Windows | Fn + Win |
| Reset hoặc cập nhật firmware | Chỉ làm theo tài liệu đúng revision của bàn phím |

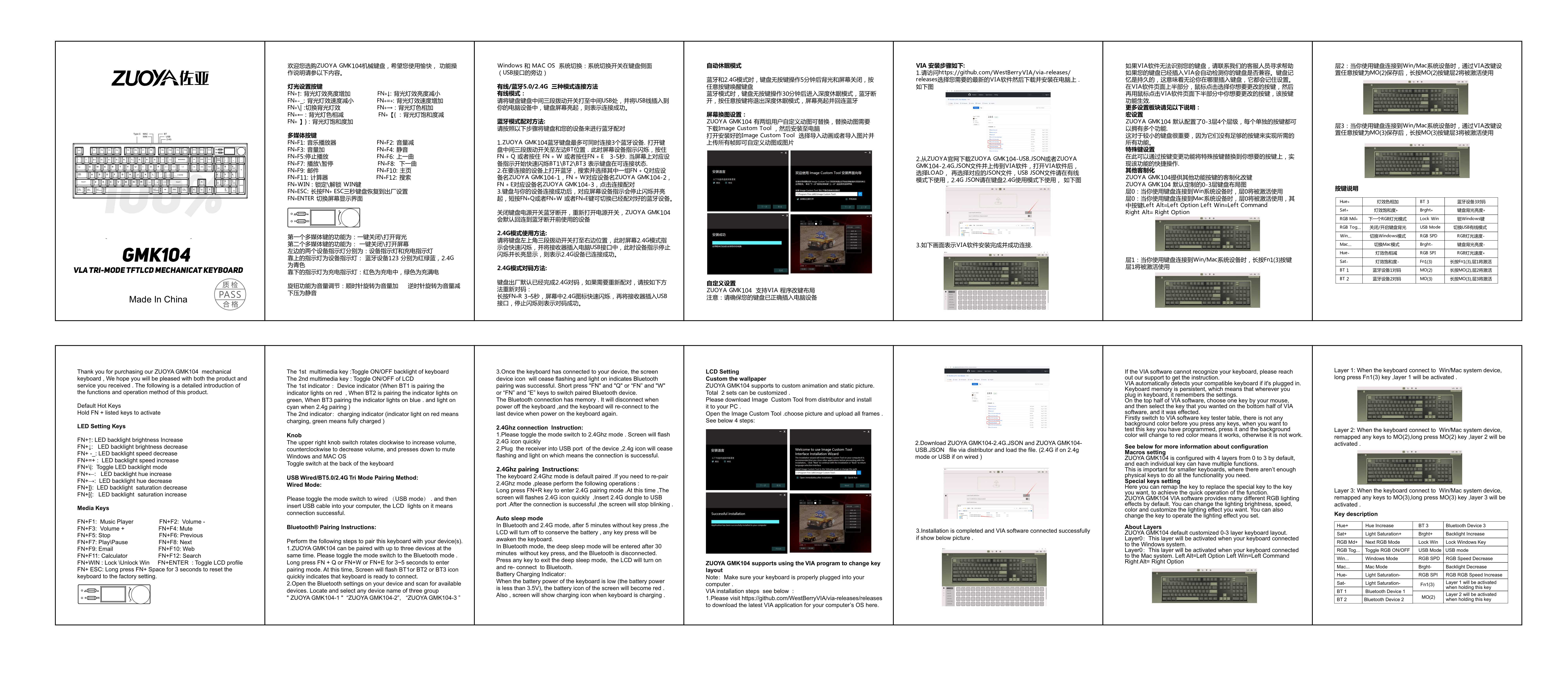

Tài liệu ZUOYA GMK104
